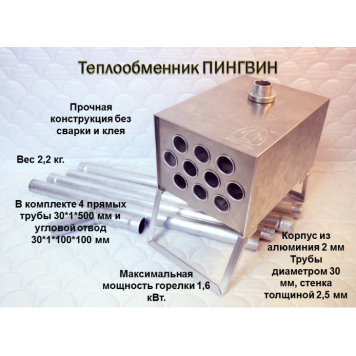

Теплообменник Пингвин с трубами

 Эксплуатация теплообменника производиться только с безусловным (обязательным) отводом продуктов горения из отапливаемой зоны. Не допускается установка теплообменников без постоянного присмотра. При работе теплообменника происходит потребление кислорода, в следствие чего необходимо обеспечить проветривание отапливаемой зоны или насыщения её свежим воздухом. При эксплуатации не располагайте теплообменник в прямой близости с легковоспламеняющимися материалами и веществами. Данные теплообменники должны использоваться только для нагрева воздушной среды.

Внимание! Производитель не несёт ответственности за последствия, связанные с неправильной эксплуатацией и самовольным внесением изменений в конструкцию теплообменника.



Изначально изучите настоящее руководство по эксплуатации и инструкцию пользователя по эксплуатации газовых горелок. Пользователь должен знать «Правила безопасности в газовом хозяйстве ПБ 12-368-00».

Устойчиво установите теплообменник с газовой горелкой. Произведите проверку исправности проводов питания вентиляторов. Смонтируйте набор труб для отвода продуктов сгорания за пределы используемого помещения.

Убедитесь, что сопло горелки не засорено, в противном случае продуйте его в противоположную истечению газа сторону. Подсоедините к соплу горелки газовый шланг и надёжно закрепите его хомутом. Убедитесь в отсутствии утечек газа. При присоединении теплообменника с инфракрасной газовой горелкой к газовому баллону обязательно должен быть установлен только редуктор типа РДСГ-1-1,2м3/ч или меньшей производительности типа РДСГ-1-0,5м3/ч., производства России или Беларуси (Внимание – убедитесь, что редуктор исправен!).

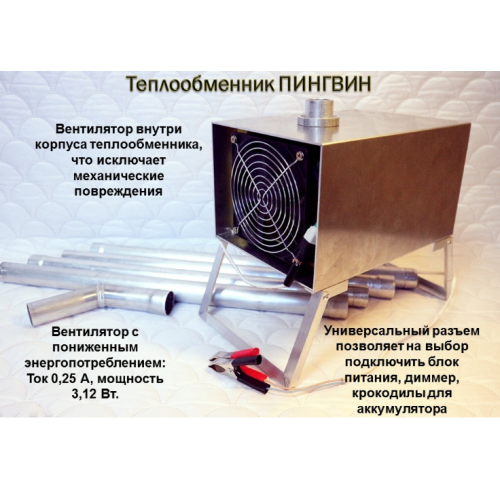

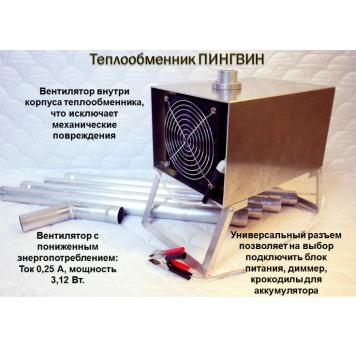

Горелка разжигается от источника открытого огня (спички). Розжиг производится в следующей последовательности: зажженный источник огня (рекомендована длинная спичка) подносится и вкладывается в открытую заслонку теплообменника, а затем открывается вентиль газового баллона и подаётся газ. Через несколько секунд появиться голубое пламя на поверхности керамического излучателя горелки. По прошествии 3-5 минут горелка нагреется, что будет характеризоваться жёлто-красным цветом поверхности керамического излучателя и без визуальных языков пламени на поверхности. В течении одной минуты после розжига горелки подсоединить клеммы охлаждающих вентиляторов (кулеров) теплообменника к источнику питания (аккумуляторной батарее напряжением 12В соблюдая полярность или присоединив блок питания к домашней сети 220В). Убедитесь, что вентиляторы исправно работают.

В нормальной работе теплообменника можно убедиться наличием теплового потока из трубчатых отверстий. При эксплуатации теплообменников с регулируемыми газовыми горелками следуйте инструкциям используемой горелки.

Перед первым применением теплообменника с горелкой необходимо дать отработать ему в течении 40 минут на открытом воздухе для удаления остаточной органики, пыли, смазочных веществ. Для установки газоотводных труб на верхней поверхности теплообменников имеется патрубок с конденсатоприемником.

По окончании работы теплообменника закройте вентиль газового баллона, чтобы произошло полное выгорание остатков газа в горелке и подводящем шланге. После выключения горелки вентиляторы должны работать в течение 15 минут до охлаждения корпуса теплообменника до температуры 40-50С.  Далее вентиляторы обесточиваются. Транспортировка теплообменника возможна после его охлаждения до температуры, не вызывающей ожоги и тепловые повреждения кожных покровов.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ



Эксплуатацию теплообменников производить в соответствии с требованиями безопасности к горелкам по ГОСТ 12.2.003 и «Правилам безопасности систем газораспределения и газопотребления», утверждённые Госгортехнадзором РФ, настоящего руководства и руководств по эксплуатации газовых горелок и плиток. Помещение, где происходит эксплуатация теплообменника должно, быть специально оснащено средствами пожаротушения в соответствии с требованиями «Правил пожарной безопасности ППБ 01-03». Обязательно контролируйте воздухообмен в отапливаемой зоне, постоянно подпитывая его свежим воздухом из вне. Корпус теплообменника в процессе работы нагревается, будьте осторожны с прикосновениями для предотвращения ожогов.







Не оставляйте работающий прибор без присмотра!



Не допускайте к эксплуатации детей, это опасно!



Внимание! запрещается эксплуатация прибора с механическими повреждениями, нарушающими целостность конструкции!





ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Теплообменники транспортируются и хранятся при температуре от минус 50С до плюс 50С, при относительной влажности не более 85%.

Транспортировку и хранение желательно осуществлять в специальных сумках, контейнерах, чехлах, кофрах.
